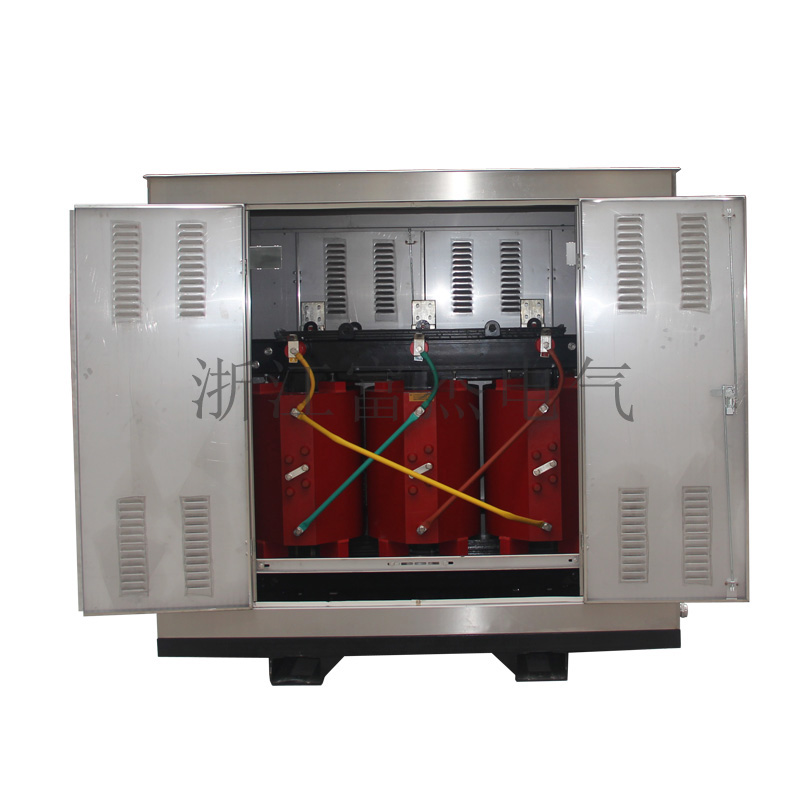

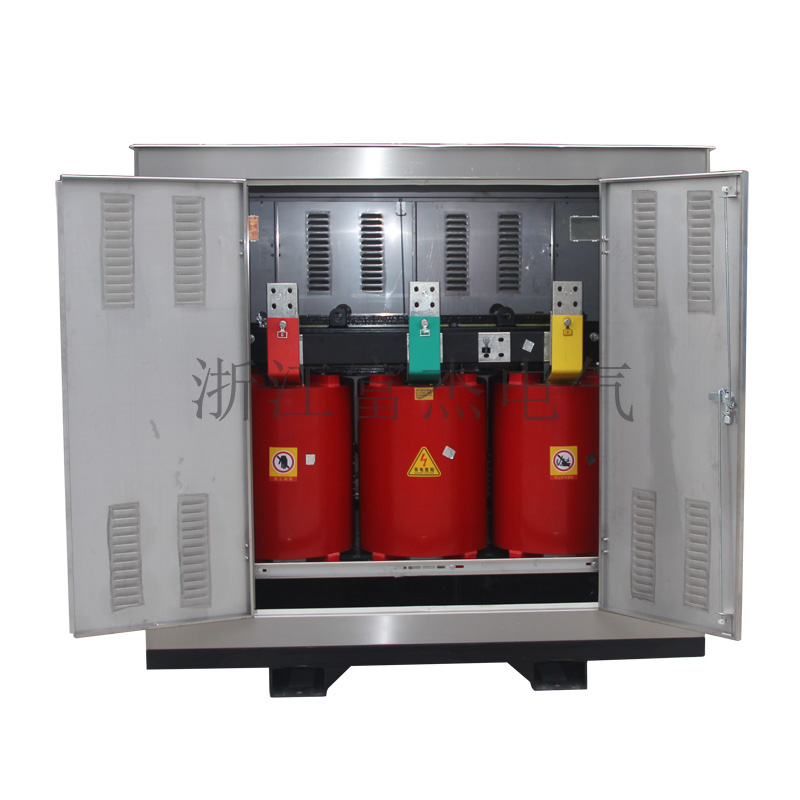

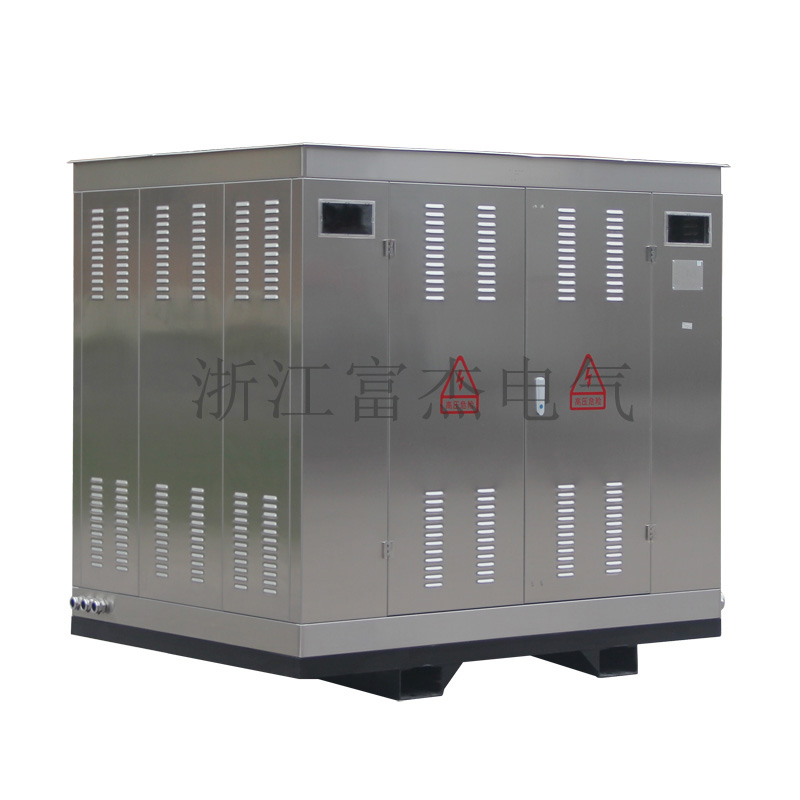

C(P)SCD系列船用电力变压器(以下简称变压器)，正常使用条件下，安装在船舶、海洋平台及其它场所用于照明、电力、通讯或电网隔离用变电设备。该系列变压器是适用电压为11KV以下，频率为50Hz和60Hz，容量为1-2000KVA的干式自冷防滴式变压器。变压器的铁芯为心式结构，用优质冷轧硅钢片叠制而成，能牢固的固定绕组，在使用条件下使震动减至最小;线圈由优质高绝缘漆包线或丝包线绕制而成，绝缘等级为B、F、H级。防护型式：分为防滴式（IP22、IP23、IP44）和防水式变压器（IP55）。
和中国船级社《钢质海船入级规范》（2021）及其修改通报第4篇第3章。
CB/T 4388《船用变压器》
IEC 60076，IEC 60068，IEC 60528国际电工标准
GB 1094.1-2013 电力变压器 第1部分 总则
GB 1094.3-2003 电力变压器 第3部分 绝缘水平和绝缘试验
GB 1094.5-2008 电力变压器 第5部分 承受短路的能力
GB1094.11-2007 电力变压器 第11部分干式变压器
GB 2423.4-2008 电工、电子产品环境试验第2部分试验方法 试验Db：交变湿热（12h+12h）循环
GB 2423.16-2008 电工、电子产品环境试验第2部分试验方法 试验J及导则：长霉
GB 2423.17-2008 电工、电子产品环境试验第2部分试验方法 试验Ka：盐雾
GB 2900.1 电工名词术语 基本术语
GB 2900.15 电工名词术语 变压器、互感器、调压器和电抗器
GB 4208-2017 外壳防护等级（IP代码）
GB/T13384-2008 机电产品包装通用技术条件
变压器在下列条件下能可靠工作
a、环境温度为-25~+45℃;
b、空气相对湿度不大于95%;
c、有凝露、油雾、盐雾和霉菌的影响;
d、有船舶正常营运时产生的振动和冲击;
e、船舶运行时摇摆度≤22.5°倾斜角度≤15°;
f、电源电压的波形近似于正弦波，三相变压器所连接的电源电压近似于对称;
1、额定性能数据
变压器为连续工作制，其额定容量、额定电压和额定频率和联结组标号见下表1、表2.
表1单相变压器
型 式 | 额定容量kVA | 初级额定电压kV | 次级额定电压kV | 联接组标号 |
50Hz | 60Hz | 50Hz | 60Hz |
防 滴 式 | 0.05 | 0.69 0.4 0.23 | 0.69 0.45 0.22 | 0.4 0.23 0.115 | 0.45 0.23 0.115 | Ii0 |
0.1 |
0.16 |
0.2 |
0.25 |
0.3 |
0.4 |
0.5 |
0.63 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
注：额定初级电压、次级电压可以根据用户需要任意组合，表中所列以外的电压由用户和制造厂协商确定 |
表2 三相变压器
型 式 | 额定容量kVA | 初级额定电压V | 次级额定电压V | 联接组标号 |
50Hz | 60Hz | 50Hz | 60Hz |
防 滴 式 | 1 | 0.69 0.4 0.23 | 0.69 0.45 0.23 | 0.69 0.4 0.23 0.115 | 0.69 0.45 0.23 0.115 | Yyn0 Yd11 Dyn11 Dd0 |
1.5 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
16 |
20 |
25 |
30 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
防 滴 式 | 100 | 11 10.5 6.6 6.3 6.0 3.3 3.0 | 11 10.5 6.6 6.3 6.0 3.3 3.0 | 0.69 0.4 | 0.69 0.45 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
注：额定初级电压、次级电压可以根据用户需要任意组合，表中所列以外的电压由用户和制造厂协商确定 |
