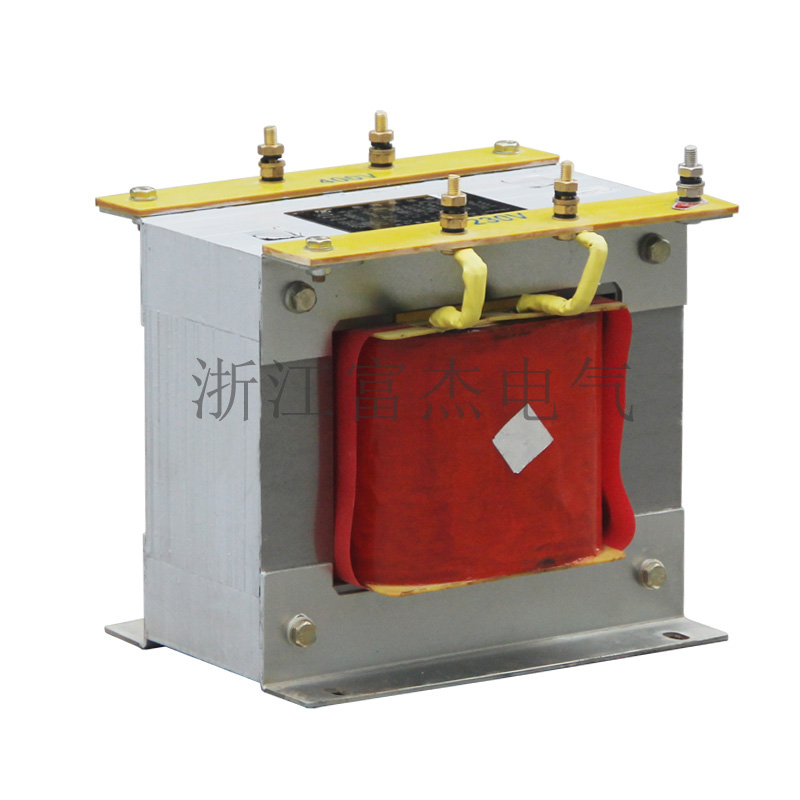

CDD-0.5-10KVA单相船用控制变压器

产品概述及适用范围

CDD系列船用照明控制与动力变压器(以下简称变压器)，正常使用条件下，安装在船舶、海洋平台及其它场所用于照明、电力、通讯或电网隔离用变电设备。该系列变压器是适用电压为750V以下，频率为50Hz和60Hz，单相容量为0.05-10KVA，三相容量为1-400KVA的干式自冷防滴式变压器。变压器的铁芯为心式结构，用优质冷轧硅钢片叠制而成，能牢固的固定绕组，在使用条件下使震动减至最小;线圈由优质高绝缘漆包线或丝包线绕制而成，绝缘等级为B、F、H级。

产品执行标准

和中国船级社《钢质海船入级规范》（2021）及其修改通报第4篇第3章。

CB/T 4388《船用变压器》

IEC 60076，IEC 60068，IEC 60528国际电工标准

GB 1094.1-2013 电力变压器第1部分总则

GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验

GB 1094.5-2008 电力变压器第5部分承受短路的能力

GB1094.11-2007 电力变压器第11部分干式变压器

GB 2423.4-2008 电工、电子产品环境试验第2部分试验方法试验Db：交变湿热（12h+12h）循环

GB 2423.16-2008 电工、电子产品环境试验第2部分试验方法试验J及导则：长霉

GB 2423.17-2008 电工、电子产品环境试验第2部分试验方法试验Ka：盐雾

GB 2900.1 电工名词术语基本术语

GB 2900.15 电工名词术语变压器、互感器、调压器和电抗器

GB 4208-2017 外壳防护等级（IP代码）

GB/T13384-2008 机电产品包装通用技术条件

正常使用条件

变压器在下列条件下能可靠工作

a、环境温度为-25~+45℃;

b、空气相对湿度不大于95%;

c、有凝露、油雾、盐雾和霉菌的影响;

d、有船舶正常营运时产生的振动和冲击;

e、船舶运行时摇摆度≤22.5°倾斜角度≤15°;

f、电源电压的波形近似于正弦波，三相变压器所连接的电源电压近似于对称;

产品型号含义

外形尺寸图

主要技术参数

表1单相变压器

型式	额定容量kVA	初级额定电压kV		次级额定电压kV		联接组标号
		50Hz	60Hz	50Hz	60Hz
防滴式	0.05	0.69 0.4 0.23	0.69 0.45 0.22	0.4 0.23 0.115	0.45 0.23 0.115	Ii0
	0.1
	0.16
	0.2
	0.25
	0.3
	0.4
	0.5
	0.63
	0.8
	1
	1.2
	1.5
	2
	2.5
	3
	4
	5
	6
	8
	10
注：额定初级电压、次级电压可以根据用户需要任意组合，表中所列以外的电压由用户和制造厂协商确定

表2：单相变压器额定性能数据

额定容量 kVA	初级额定电压 kV	次级额定电压 kV	空载损耗 W	不同绝缘耐热等级下的负载损耗 W			空载电流 %	短路阻抗 %
额定容量 kVA	初级额定电压 kV	次级额定电压 kV	空载损耗 W	B(95°C)	F(115 °C)	H(140 °C)	空载电流 %	短路阻抗 %
0.05	0,69 0.45 0.40 0.23	0.45 0.40 0.23 0.115 0.025	7	12	14	14	28	3.0
0.1			9	13	15	15	28
0.16			10	14	16	16	25
0.2			11	15	17	17	25
0.25			12	16	18	18	25
0.3			13	18	20	20	20
0.4			15	20	23	23	20
0.5			16	22	25	25	18
0.63			18	30	33	35	17
0.8			20	35	40	40	16
1			22	40	45	45	16
1.2			30	50	55	5	15
1.5			35	55	60	65	14
2			40	60	65	70	14
2.5			48	65	70	75	13
3			55	70	75	80	12
4			70	95	100	110	11
5			80	115	125	130	10
6			90	150	160	175	10
7.5			100	180	190	205	9
8			105	200	210	230	7
10			110	230	245	260	8
注：表中各容量所列空载损耗、负载损耗为50Hz频率电源情况下的损耗值，60Hz频率电源情况下的损耗可参考执行。
