总则

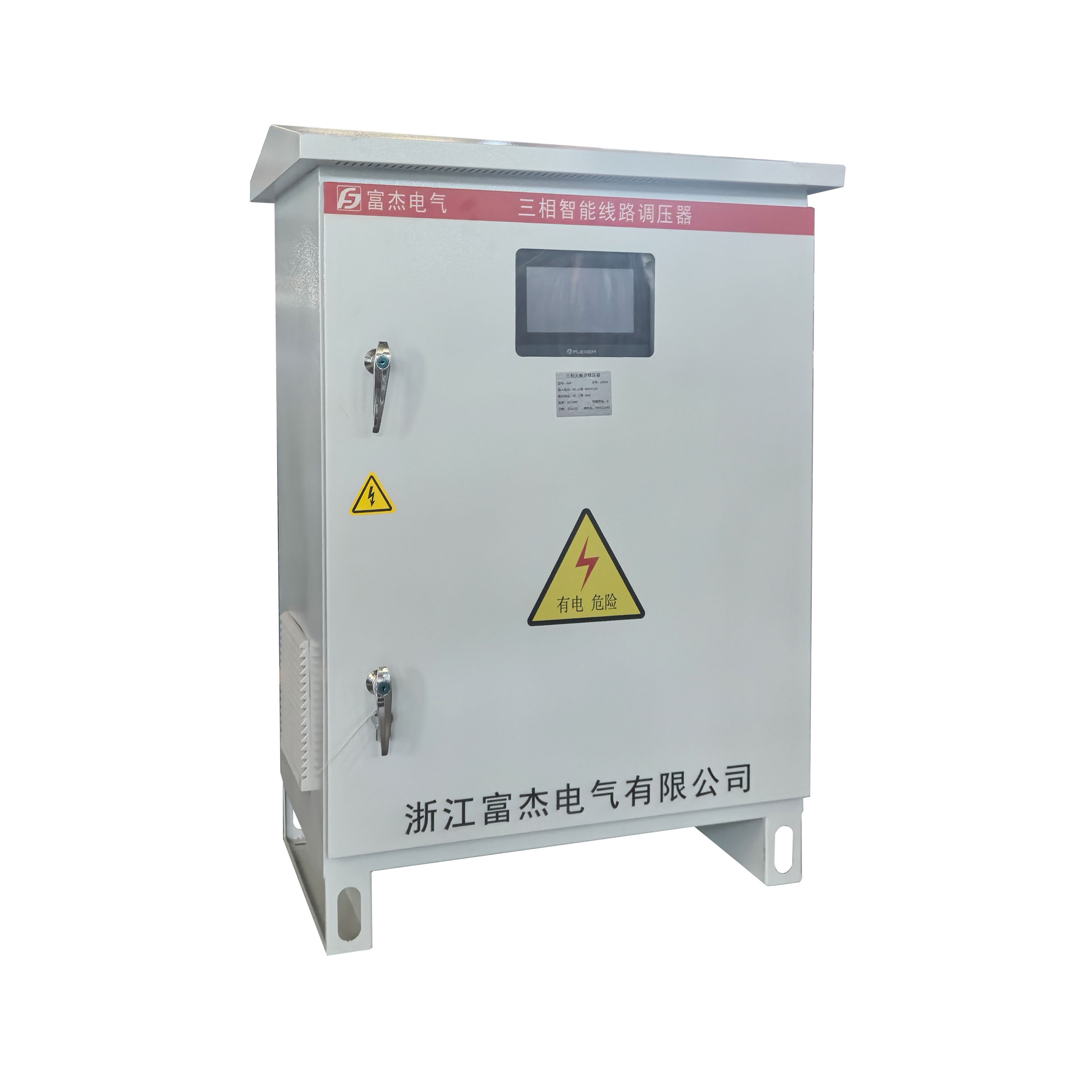

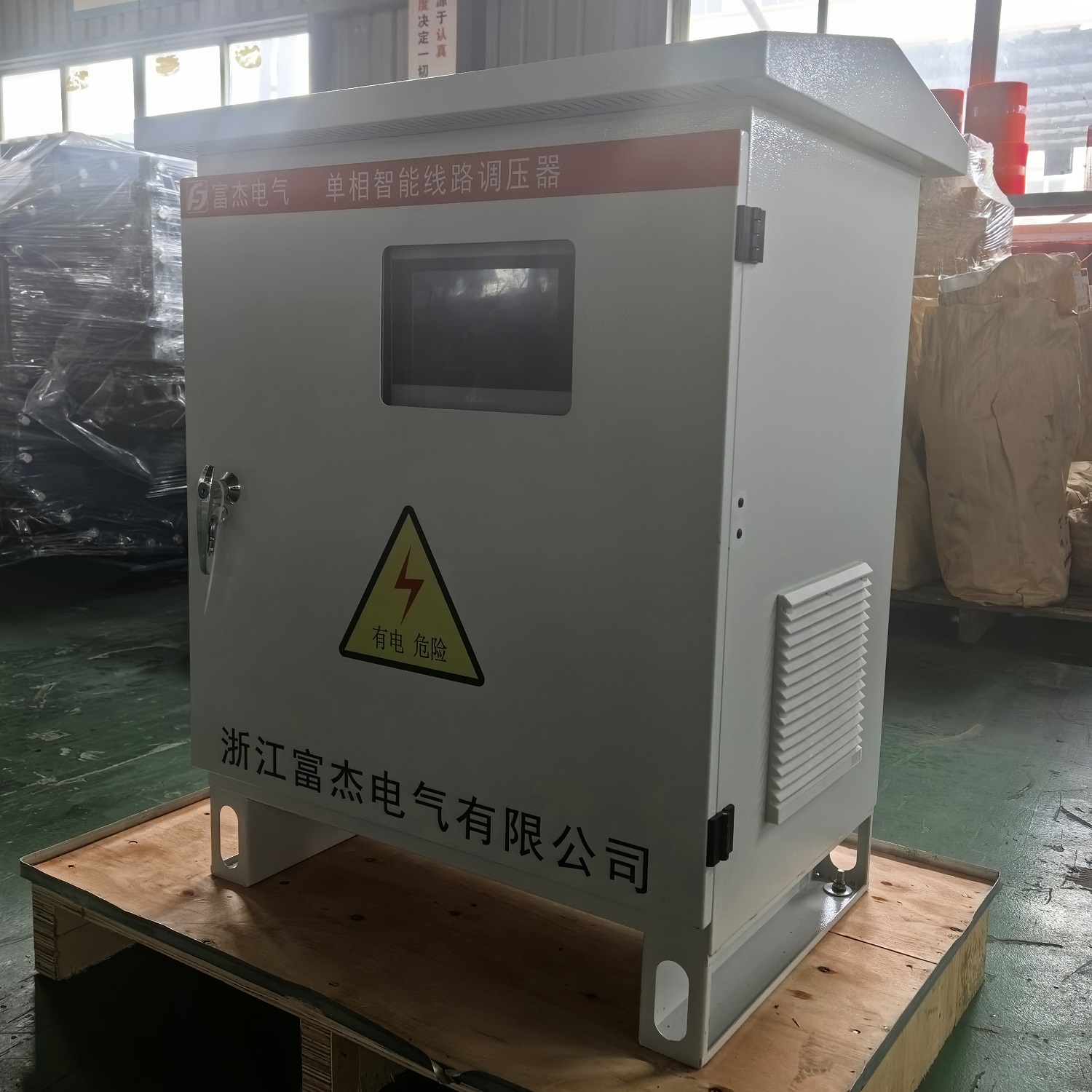

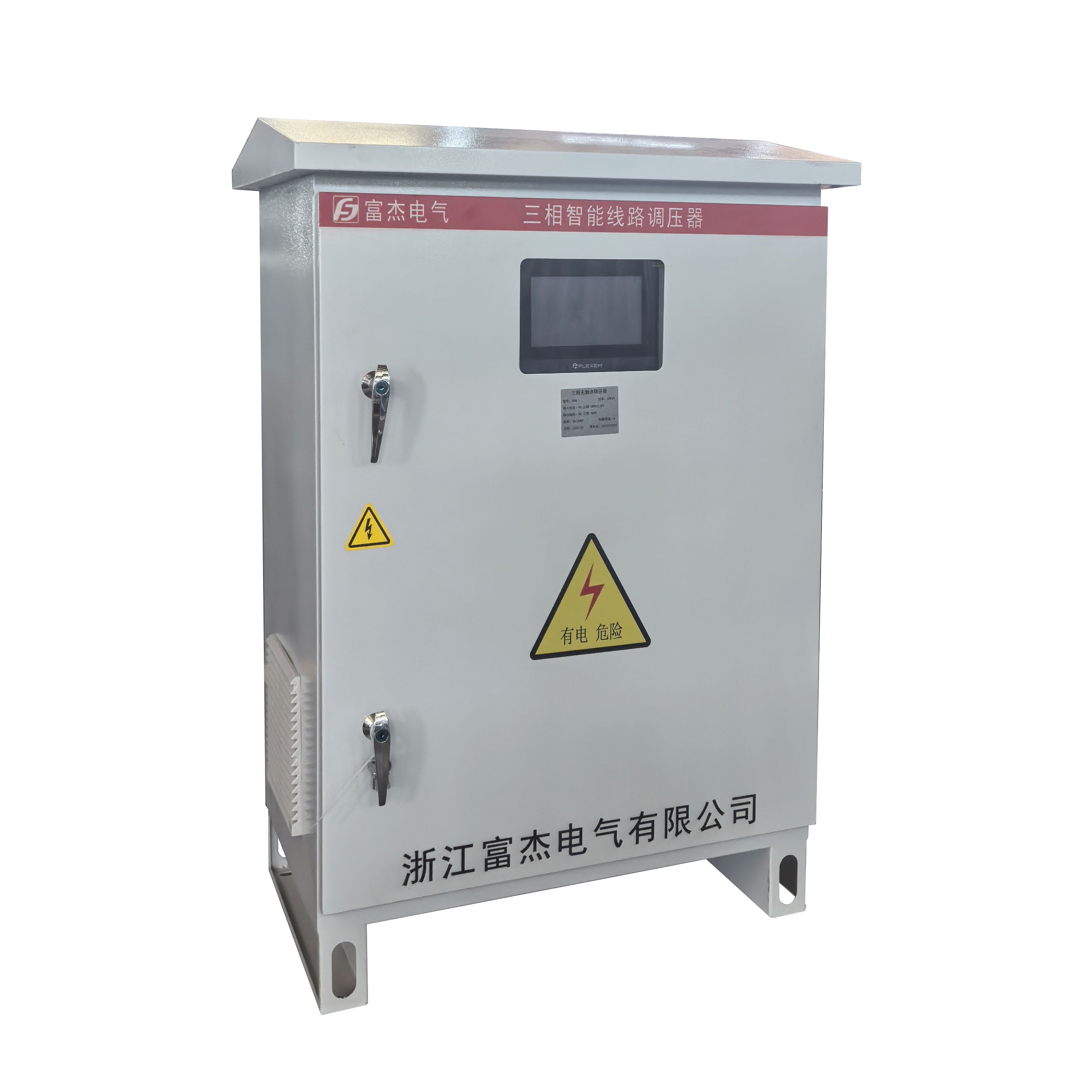

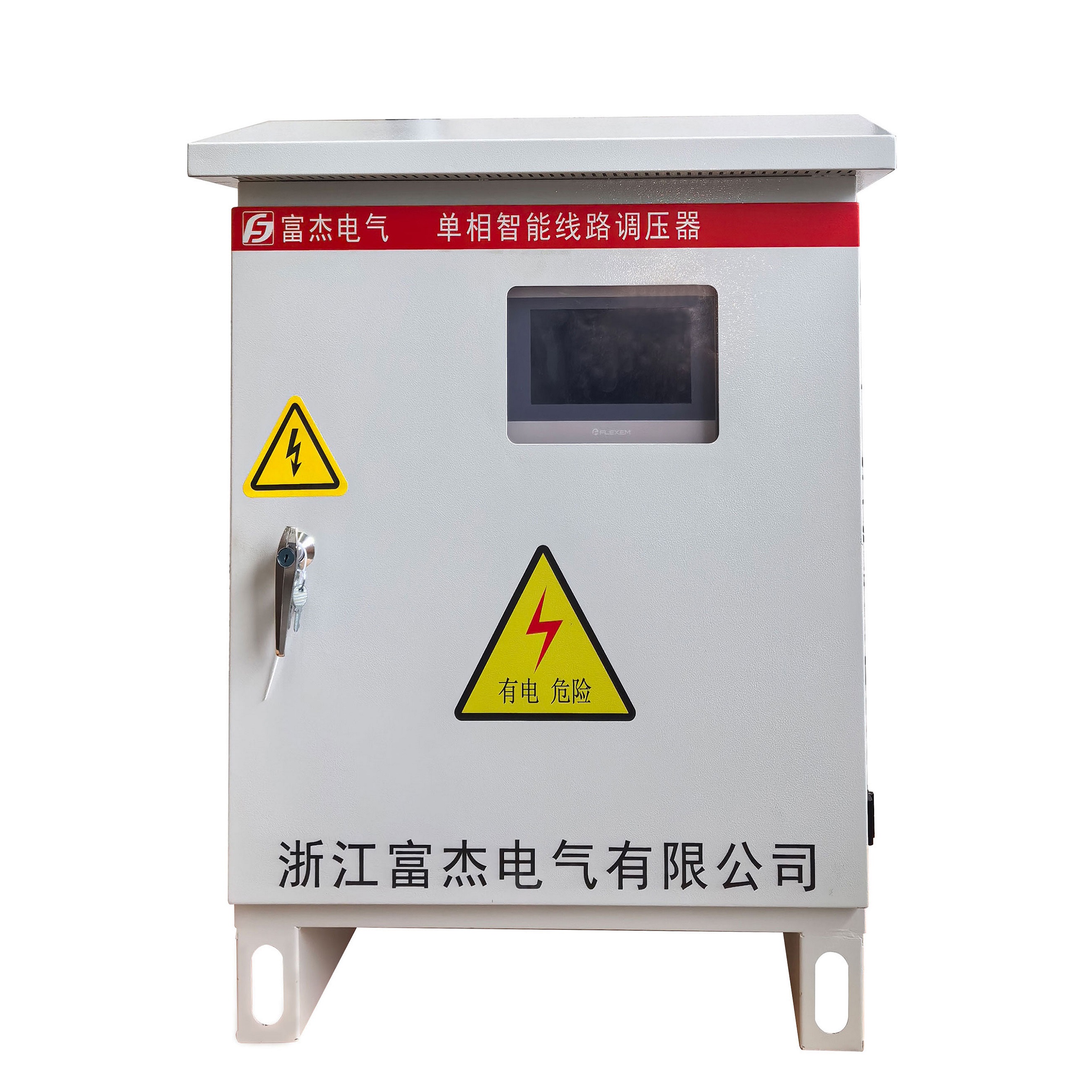

1.1 LVR低压线路智能调压稳压装置是我司针对农村电网或工业电路等供电线路长、平常用电少，要用到集中负荷变化大、造成末端电压过低或过高、电压不稳定、三相不平衡等问题开发的一款智能产品。该产品可有效解决配网末端电压各类问题，保证供电正常稳定。
特殊场景 1、平常农村只有少数负荷几呼不用电，在冬天用电取暖或过节和一些活动的时候集中用电增加，导致电网负荷增加，电压不稳定。
特殊场景 2、农作物集中灌溉浇水或收获季节处理加工；养殖业集中使用电气设备等用电负荷增大，导致电网负荷增加，电压不稳定。
特殊场景 3、部分地区有光伏并网，在区域内有重负荷或大量用电设备时电压正常，当负荷减小后，居民用电电压过高。
特殊场景 4、负载全是单相，导致三相不平衡，电压波动大。
2.1 海拔高度：≤3000m
2.2 环境温度：-30℃ ～ +40℃
2.3 相对湿度：日平均不大于95%，月平均不大于90%
2.4 污秽等级：Ⅲ 级
2.5 抗震强度：7度
2.6系统标称电压：0.23kV/0.4kV
2.7额定频率：50Hz
2.8安装地点：户外.
3、产品名称主要逻辑
核心功能： 自动监测并稳定输配电线路电压，保障后端设备供电质量。
主要组成元器件：
智能控制单元： 核心决策中心，运行优化算法，指挥系统运行。
信息采集与处理单元： 实时采集线路电压、电流等关键参数，进行滤波、计算与分析。
可控硅切换模块： 实现无触点、快速、精确的电压档位切换。
主变压器： 提供基础电压变换。
调压补偿变压器： 在主变基础上提供精细、可调的补偿电压。
核心特点与功能：
智能自动稳压：
实时监测输入线路电压。
当电压超出预设稳定范围时，自动启动调压程序。
通过智能控制单元精确计算所需补偿量。
利用可控硅切换模块控制主变压器和调压补偿变压器，实现无触点、毫秒级电压补偿（如±20%输入范围，输出稳定至380V或220V±1.5%）。
三相独立调压（针对三相平衡）：
具备分相独立调节能力。
当其中一相电压（电源）出现异常（过高或过低）导致三相不平衡时，可单独对该相进行精确调节补偿，无需整体调整，确保三相输出平衡稳定。
智能休眠模式（节能与延寿）：
持续监测输入电压稳定性。
当检测到输入电压持续稳定在设定范围内达到预设时长时，设备自动判断进入稳定状态。
智能切入旁路休眠模式：
主调压电路（主变、补偿变、可控硅）退出运行。
输入电源直接通过旁路供给负载。
显著优势：
大幅降低空载损耗：休眠期间仅维持监测电路运行，功耗降低至额定90%，减少铁损/铜损。
有效延长关键部件寿命： 减少可控硅动作次数、变压器和电子元件的运行时间与温升，提升整体设备可靠性。
完善的保护与旁路功能：
多重保护机制无缝旁路切换：
输入过电压/欠电压保护： 输入电压严重超标时，保护后端设备。
输出过电压/欠电压保护： 确保输出电压安全。
过电流保护： 防止设备因过载或短路损坏。
自身故障保护（如控制异常、元件故障等）。
当触发任何保护机制或检测到自身严重故障时，设备自动、快速将负载切换至直通旁路供电。
核心价值： 确保负载供电不中断，提供最高级别的供电连续性保障，同时保护调压器本体免受进一步损坏。
产品价值总结：
该三相智能线路自动调压稳压器是一款高度智能化、高效节能、安全可靠的电力保障设备。它通过先进的电子技术、智能算法和无触点切换，实现对线路电压的自动、精确、快速稳定，特别具备三相独立调压能力以应对不平衡问题。其独特的智能休眠模式显著降低运行成本并延长设备寿命。完善的多重保护与自动旁路功能确保了负载供电的绝对连续性和设备自身的安全运行，是应对电网电压波动、提升电能质量、保护关键用电设备的理想解决方案。
关键优势：
智能化： 自适应调节，自动休眠。
精准稳压： 快速响应，三相独立可调。
高可靠性： 无触点切换，多重保护。
供电连续性： 故障自动切旁路，负载不断电。
高效节能： 休眠模式大幅降低损耗。
延长寿命： 减少关键元件损耗。
零中断切换：在稳压还是切换旁路零中断切换：旁路功能确保设备故障或维护期间供电不间断，保障用户设备持续运行。
4、技术要求
4.1、技术参数
低压调压器技术参数 | ||||
技术参数 | 基本参数 | 类别 | 单相 | 三相 |
额定功率 | 20-120KVA | 30-2500KVA | ||
输入最大电流 |
|
| ||
输出最大电流 |
|
| ||
额定输出电压 | 220V | 380V | ||
调压范围 | ±20%（特殊可定制） | ±20%（特殊可定制） | ||
输出电压 | 220V±1.5% | 380V±1.5% | ||
过载能力 | 1.1倍长期运行 | |||
额定频率 | 47.5Hz~52.5Hz | |||
最大效率 | ≥96% | |||
最大尺寸 （长*宽*高） | 可定制 | 可定制 | ||
冷却方式 | 智能风冷 | |||
噪音指标 | < 60 dB | |||
防护等级 | IP54，其余防护等级可定制 | |||
工作环境温度 | -30~+55℃ | |||
允许相对湿度 | 0~95% ，不凝露 | |||
允许最高海拔 | ≤3000m，3000m以上需定制 | |||
通讯方式 | Modbus RTU / 4G 、5G LTE（定制） | |||
装置工作方式 | 手动/自动 | |||
安装方式 | 户外单杆/双杆安装 | |||
安装支架 | 镀锌支承架 | |||
性能参数 | 输入电流THD | ≤3% | ||
输出电压THD | ≤3% | |||
输入功率因数 | >0.95 | |||
输出电压偏差 | ≤5% | |||
调节精度 | ±0.5% | |||
响应时间 | ≤3ms | |||
4.2基本功能要求
1 | 调压功能 | 高精度调节输出电压，输出电压连续可调，保证用户供电在国标范围内 |
2 | 无功补偿功能 | 选装 |
3 | 旁路功能 | 自动旁路功能：装置不需要调压，降低装置损耗； 手动旁路功能：装置出现故障或定期检修时，使装置旁路，保障用户供电正常 |
保护功能 | ||
1、过流保护；2、温度保护；3、过压保护；4、欠压保护；5、短路保护 | ||
后台显示功能 | ||
1 | 电压 | 数字显示，测量精度：0.5 级 |
2 | 电流 | 数字显示，测量精度：0.5 级 |
3 | 参数设置 | 数字显示，菜单查询和设定 |
4 | 运行模式 | 文字显示 |
5 | 报警状态 | 文字显示 |
6 | 显示内容 | 输入电压、输入电流、输出电压、输出电流、有功功率、无功功率、视在功率、功率因数、装置状态、工作模式、故障事件记录，数据统计分析 |
4.3、通讯功能
1) 具备RS-232 通信串口和RS-485通信串口。
2) 支持无线通信方式，实现设备运行信息与后台系统的信息交互与数据管理功能，实现无功电压协调优化功能。
3) 无线功能 支持4G、5G通信（选配），采用标准化、嵌入式设计，应选用业界主流厂商工业级无线通信芯片。
4) 满足对中国移动、中国联通、中国电信等三大移动运营商之一的无线通信网络的功能。
5) 配套相应的电脑及手机运行客户端，可实现远程人机交互及设备数据管理功能。
6) 可提供透明、双向、对等的数据传输通道，用户数据无需经过转换直接传输。
7) 支持永远在线：设备加电自动上线、线路保持。
8) 应提供配置管理接口用作本地和远程的管理，包括配置管理、安全管理、故障管理等功能。
9) 应具故障可靠复位重启功能。
5、操作界面：

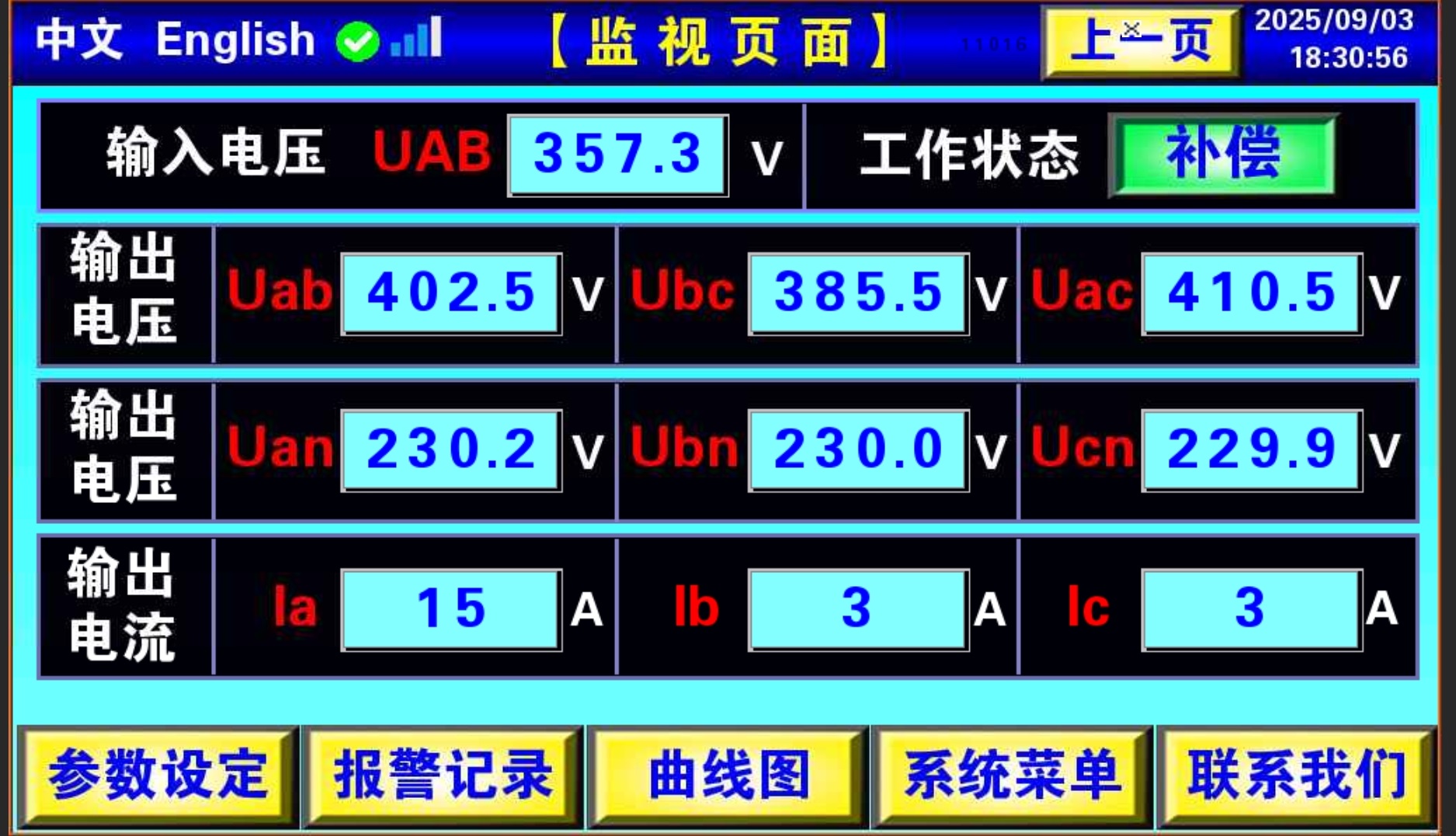

三相稳压模式界面：

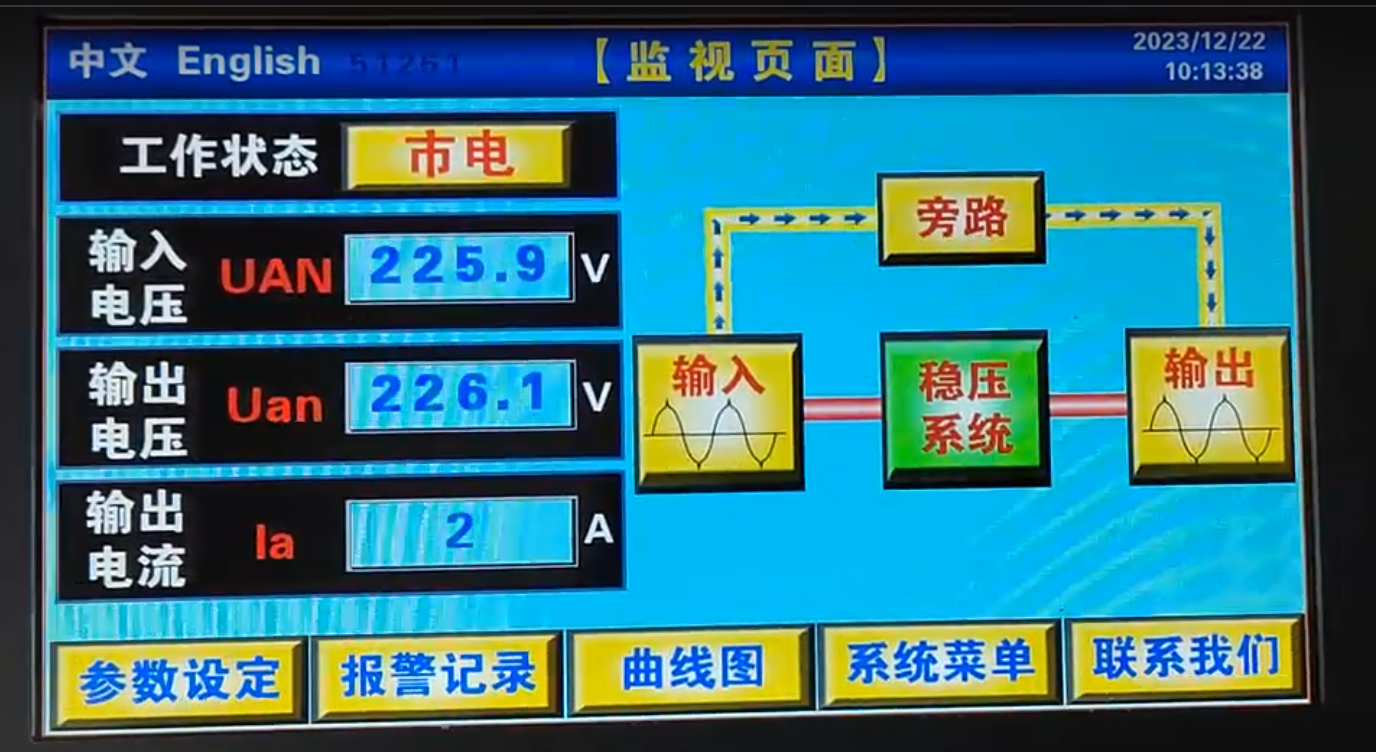

单相旁路模式界面：

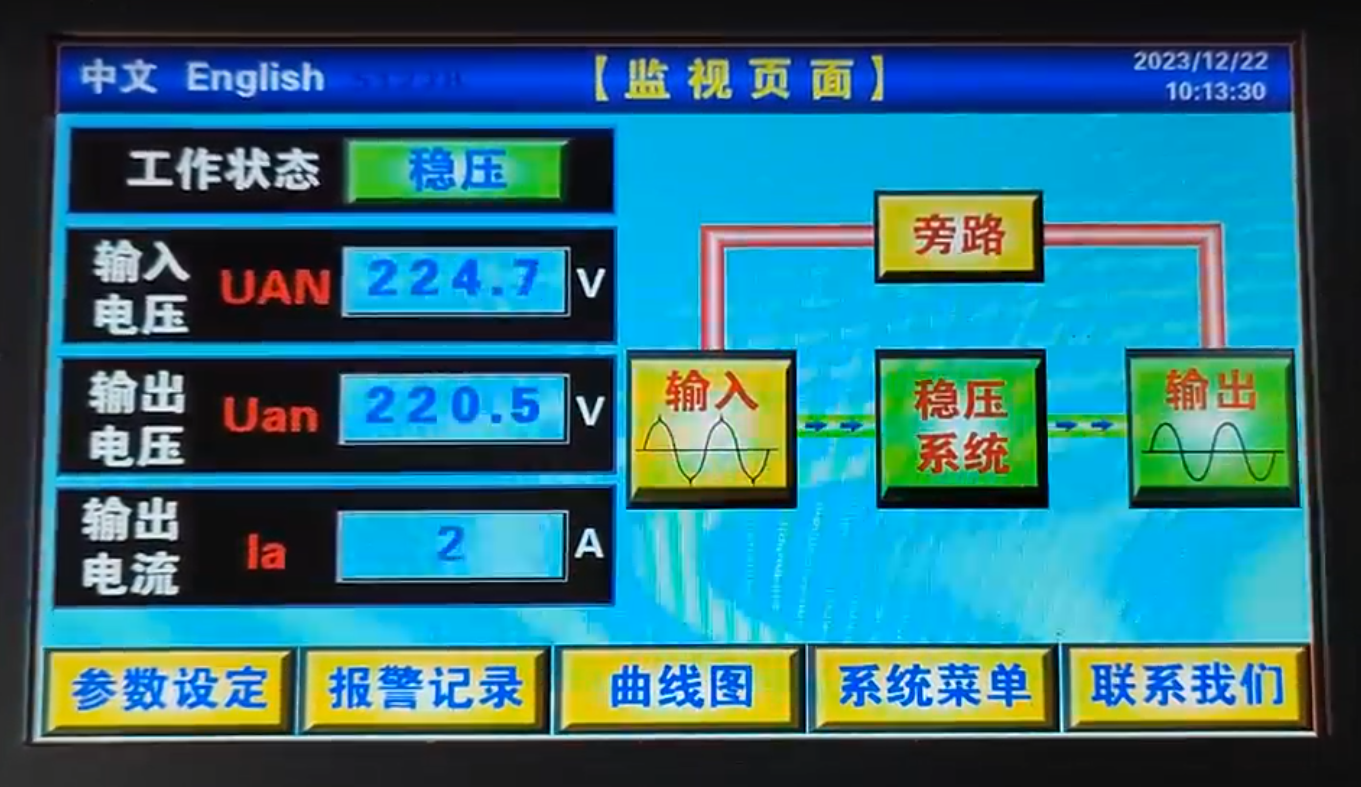

单相稳压模式界面：
